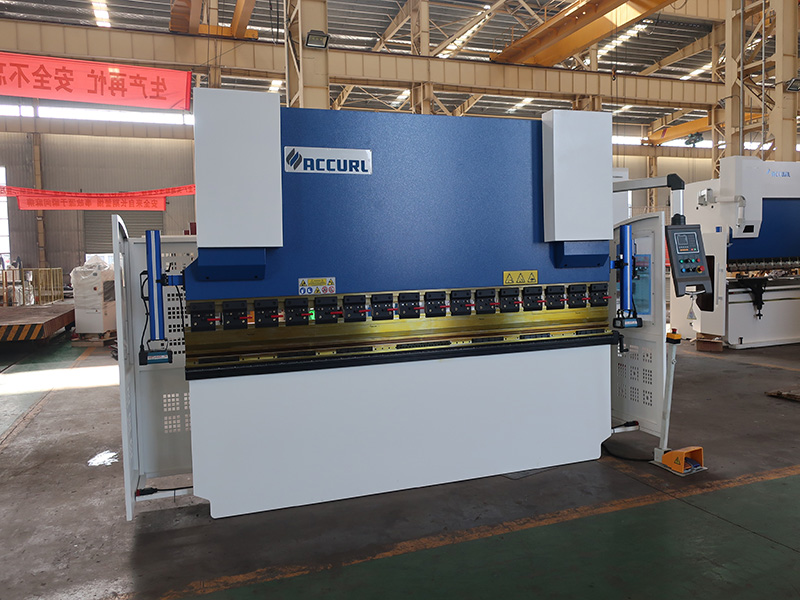

300 تون هیدرولیک nc مطبوعات دستگاه ترمز 5M با صدور گواهینامه ایمنی CE

300 تون هیدرولیک nc مطبوعات دستگاه ترمز 5M با صدور گواهینامه ایمنی CE

هیدرولیک NC فشار ترمز 5M CE صدور گواهینامه ایمنی 300 تن NC ماشین فشار ترمز برای Accurl

مشخصات کلی


● با دقت بالا، پویایی و استاتیک استیفن، ارائه شده است.

● فن آوری همگام هیدرولیک با دقت خمش تکراری شما می توانید همان کیفیت خمش را در طرف دیگر قطعه کار دریافت کنید.

● سیستم تک محور عقب (X = 500) سیستم را به سرعت بر روی یک شفت بلبرینگ حرکت می کند.
● سیلندرهای هیدرولیکی کروم و خنک، حتی در تناژهای بالا، دقت خود را حفظ می کنند.

● سیستم هیدرولیکی HOERBIEGER.

● سیستم های برق SIEMENS.

● آسان برای استفاده و کنترل واحد متحرک اجازه می دهد اپراتور را انتخاب کنید موقعیت کار خود را.

ویژگی های اصلی


● قاب بسیار سنگین و همچنین جمع و جور است و اطمینان حاصل می کند نتایج دقیق است. از بالا ساخته شده است
● فولاد ملایم با کیفیت و تحت فرایندهای سیستماتیک مکانیکی قرار گرفته است.

● جوش الکتریکی با دقت بالا

● استفاده از دستگاه های خسته کننده با تکنولوژی بالا برای قطعات دقیق دقیق

● ACCURL® بهترین محصولات را برای تضمین طولانی مدت و تکنولوژی پیشرفته انتخاب می کند.

● ACCURL® بهترین قطعات را انتخاب می کند.

مشخصات محصول


● طرح کاملا اروپایی، به طور ساده به دنبال، منافذ، قاب فولادی جوش داده شده به لحاظ انحصاری و کشش بالا با مواد ST44 A1.
● ACCURL مطبوعات ترمز با رابط کاربری کاربر پسند استون، E21 فراهم می کند تمام عملکرد اصلی ترمز مطبوعات.
● تنظیم تناوب اتوماتیک و تنظیم سکته برای زاویه خم. نتایج خم شدن کامل با ورودی زاویه آسان و عملکرد دستگاه.
● تمام لوله ها با قرار دادن لوله ها متصل می شوند تا از دست رفتن روغن و جوشاندن لوله ها جلوگیری شود.
● راهنمای توپ و راهنمای خط برای بهبود دقت طراحی شده است.
● بستن سریع گوه EZ برای تغییر سریع ابزار طراحی شده است.
● حصار امن و اتصالات برق برای دستگاه برای اطمینان از ایمنی عملیات طراحی شده است.

کاربرد محصول


ترمز ACCURL® NC که با دقت بسیار زیادی برای جزئیات طراحی شده، یک ابزار ماشین با کیفیت بالا است. مطالعات انجام شده در فتوشاپ های چارچوب به ما امکان دادند تا محصولی را طراحی کنیم که به شیوه ای مناسب و واکنشی نسبت به پیشنهادات مکانیکی واکنش نشان دهد، بنابراین یک ساختار پایدار را تضمین می کند، بنابراین دقت بالاتر در خم شدن. این ویژگی حتی با یک سیستم هدیه دستی تقویت شده است. لازم به ذکر است که امکان اضافه کردن گزینه ها و ارتقاء در پیکربندی نیز در مرحله بعد وجود دارد.

قطعات ماشین


● قاب ماشین
ماشین های ACCURL® از طرف مهندسان متخصص ما تنها با یک هدف طراحی شده اند: برای ساخت بهترین ماشین های قابل تصور. با ترکیب طرح های ماشین منحصر به فرد ما با بالاترین کیفیت مواد موجود، ما به هدف ما و اختراع برخی از ماشین آلات معتبر و با دوام در جهان است.

● سیستم ترکیبی
ACCURL® سیستم هیبریدی را با قیمت مشابه سیستم عادی معرفی می کند، که منجر به یک سری از مزایای مشتری می شود: صرفه جویی در انرژی (55٪ در مقایسه با یک ماشین سنتی) و کاهش آماری از مقدار نفت مورد نیاز، به لطف مخزن دوگانه

● هیدرولیک سیلندر
تمام مهر و موم در سیلندر PARKER از ایالات متحده آمریکا است، قادر به کار تحت بار نامشخص به طور مداوم، کار پایدار و با دقت بالا.

● دو رام راهنمایی
دوچرخه ای هدایت می کند که پایداری و عمق عمودی میز کار را حفظ می کند. این امر می تواند دقت بالا را در طول فاز خمش، حتی با ابزار و واسطه های مختلف، حفظ کند، بنابراین اطمینان از تمرکز در زمان آزمایش اولیه انجام می شود.

● سیستم موقعیت یابی رام
محدودیت ماشین اصلی پیچ و تاب:
1) همیشه برای خم شدن مرکز (خاموش مرکز)
2) بدون خم مخروطی - Y1 = Y2
3) اتصال غیرممکن است
4) هماهنگی مکانیکی در Y1 / Y2

● پانچ و میم
طول کامل چند سری V از پانچ های 835 میلی متر با یک قطعه قطعه

● X - محور عقب سنج
ACCURL® ترمز مطبوعات ارائه شده با یک سنج عقب مجهز است که به طور خودکار محور X (عمق) را تنظیم می کند تا اطمینان حاصل شود که مواد خود را به طور دقیق قرار داده است و به همین ترتیب قطعات به پایان رسید با کیفیت بالاتر.

X-axis CNC BackGauge:
1) X دقیق ارزیابی سروو موتور
2) R و Z1، محور Z2 دستی قابل تنظیم است
3) سرعت بالا با راهنماهای خطی HIWIN
4) رانده شده توسط DELTA Servo Motors و درایوها
5) انگشتان Backgauge کامل در راهنمای دو خطی
6) X محور سرعت تا 800 میلی متر / ثانیه و دقت 0.01 میلی متر

● سیستم Arip سرعت
سیستم Arip سرعت را به میزان 8.5 بار در مقایسه با سیستم های سنتی کاهش می دهد.

● سوئیچ پا
سوئیچ پا از زیمنس آلمان (رده 4)

● پرده ایمنی نور
پشت پرده نور ایمنی دستگاه

طرح های محصول ACCURL® دقت، سرعت، انعطاف پذیری، دوام، قابلیت اطمینان و تکنولوژی پیشرفته را برای ارائه ماشین آلات با بالاترین نسبت عملکرد به قیمت در صنعت ترکیب می کنند.

راندمان
● محاسبه خودکار زاویه، نیرو و موقعیت محور
● کنترل کاربر پسند

تطبیق پذیری
● پیکربندی بر روی تقاضا

دقت
● سیستم جبران سازمانی
● محور اینورتر موتورسیستم Schneider
● هیدرولیک پروپرانال

ایمنی
● دستگاه با دستور CE 2006/95 CE
● پرده ایمنی نور

قابلیت اطمینان


ACCURL® دارای یک سیاست سختگیرانه برای انتخاب اجزای آن است، بر اساس تجربه گسترده در طول چند دهه. تمام اجزاء مطابق با استانداردهای اروپایی گواهی شده و منابع اصلی آنها عبارتند از آلمان، ایالات متحده آمریکا، هلند، ایتالیا و سوئیس. تمام قطعات ساختاری با روش عنصر محدود محاسبه شده و تنها فولاد با کیفیت بالا S275 و S355 JR یعنی J2 (+ N) استفاده می شود

مشخصات ماشین تراش NC مطبوعات


ویژگی های فنی
1تایپ کنیدهیدرولیک nc ترمز فشار 5m
2سیستم دیمل CNCکنترل Estun E21 NC
3محور CNC کنترلمحور YX تاج پوشش
4خم شدن نیرو300 تن
5طول خم شدن5000 میلی متر
6فاصله بین ستون3900 میلی متر
7عمق گلو400 میلی متر
8سکته مغزی250 میلیمتر
9تنظیم سکته مغزی180 میلیمتر
10ارتفاع حداکثر شوت535 میلی متر
11SPM≥ 3 دقیقه -1
12قدرت موتور اصلی22 کیلو وات
13وزن ماشین27100 کیلوگرم
14اندازه کلی
(LxWxH)
5400 × 2250 × 3115 میلیمتر
15انتخاب 1کنترل Estun E200 NC
گزینه 2DELEM DA41 کنترل CNC
, ,
